供应CPA100-220控制模块|CPA100-220控制器|CPA100-220执行器控制模块

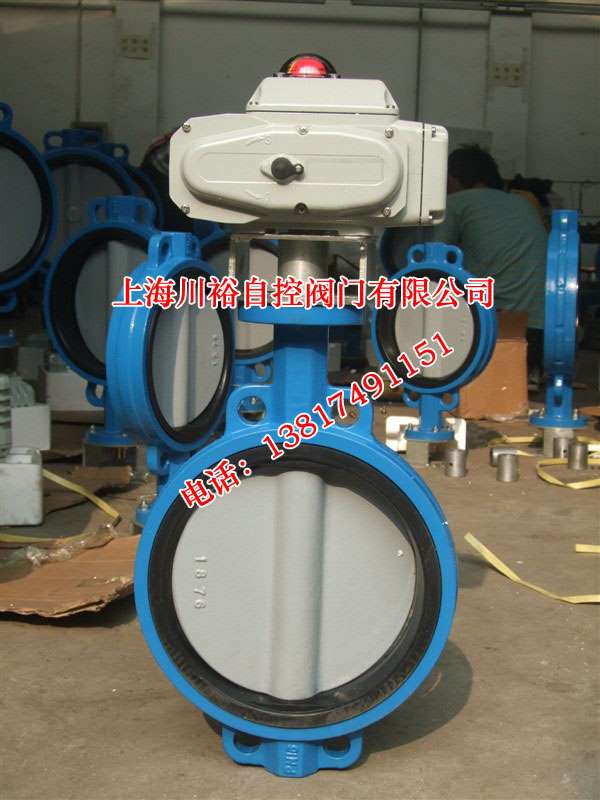

供应CPA100-220控制模块|CPA100-220控制器|CPA100-220执行器控制模块--点击浏览大图
“供应CPA控制模块|CPA控制器|CPA执行器控制模块”参数说明
是否有现货: 品牌: 川裕阀门
驱动能源: 电动 加工定制:
产品用途: 开启阀门 型号: CPA控制模块
规格: CPA执行器控制模块 商标: 川裕
包装: 纸箱包装 产量:
“供应CPA控制模块|CPA控制器|CPA执行器控制模块”详细介绍

CPA控制模块详细介绍:

1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设界线端子,接线极为简单方便。1.2 执行器的关键部件--控制器,采用最先进的混合集成电路,用树脂密封浇铸,呈匣子状,体积小,可靠性高。1.3 驱动量的反馈检测采用高性能的导电塑料电位器,分辨率<0.4%1.4 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。1.5 用状态选择开关可以设定断信号时,阀芯处于全开,全闭或自锁状态。1.6 用状态选择开关设定正、**作。1.7 用状态选择开关可以设定输入信号为DC4~20mA或DC1~5V。1.8 调整工作零点(起始)和行程满位(终点)简单易行。1.9 当突然断电时,能确保阀芯自锁。1.10 采用齿轮传动,可靠性高。1.11 采用智能限位,较限位开关工作性能更加稳定可靠。1.12 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能启动保护,并可反向运行取消延时保护。

CPA控制模块技术参数:

2.1:电源AC2205,50HZ。2.2: 耗电功率(额定负载时),规格A型执行器 50VA;规格B型执行器 150VA;规格C型执行器 220VA;2.3 输入信号:DC4~20mA或DC1~5V2.4 输出信号:DC4~20mA

CPA控制模块调试步骤说明:
第1步:首先切断供电电源;
第2步:手动摇阀门至全开,再摇至全关,确认机械无卡阻;
第3步:按照模块标签指示,正确接线;
第4步:接通信号源,给定信号12ma;
第5步:接通电源,调整行程电位器,使执行器大约定位在50%开度位置;
第6步:给定信号4ma,执行器向阀门关的方向运动。调整零点电位器,使阀门处于全关位置。注意:此时不应压到限位开关。
第7步:给定信号20ma,执行器向阀门开的方向运动。调整行程电位器,使阀门处于全开位置。注意:此时不应压到限位开关。
第8步:连续给定信号,使阀门能够正确开关。调试结束。

川裕自控阀门主营产品如下:

?

各种执行器模块:PK-3D-J控制模块、PT-3D-J控制模块、PT-2D-J控制模块、PK-2D-J控制模块、CPA控制模块、CPA控制模块、CPA控制模块、KZQ07阀门电动定位器、ZK-3C-J控制模板、西门子MU电源模块、WK-2CN0504西门子缺项模块保护模块、电力WK控制面板、Z/Q整体/调节液晶显示器、精小型执行器集成模块、精小型执行器高端模块、DKZ、DKJ普通型模块、DKZ、DKJ一体化模块……
