PK-3D-J控制模块/阀门执行器控制模块

PK-3D-J控制模块/阀门执行器控制模块--点击浏览大图
“PK-3D-J控制模块/阀门执行器控制模块”参数说明
是否有现货: 品牌: 川裕阀门
驱动能源: 电动 加工定制:
产品用途: 开启阀门 型号: PK-3D-J阀门控制模块
规格: PK-3D-J阀门控制模块 商标: 川裕
包装: 纸箱包装 产量: 1000000
“PK-3D-J控制模块/阀门执行器控制模块”详细介绍
PK-3D-J控制模块/阀门执行器控制模块详细介绍:

????????PK-3D-J型三相调节型模块,是在我公司推出的PK-3C-J型模块的基础上研发的新一代三相整体型电动执行器专用控制模块。其接收来自DCS等系统或PLC等控制器的信号,控制电动执行器完成对阀门开启程和关闭。该产品集相序自动调整、比例调节、隔离放大、阀位变送、功率驱动等诸多功能于一体,具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。还可加配现场按钮板,实施现场操作并提供多种报警输出;加配阀位液晶显示屏,精确直观地显示阀位开度;加配红外遥控器,实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单,调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。

PK-3D-J控制模块/阀门执行器控制模块技术参数:

1、电源电压:380V±10%,50HZ±5%(特殊要求可在订货时提出)。?2、电源接线方式:三相三线制、三相四线制。?3、可自动识别、调整三相电源的相序,而正确执行对阀门的开、关控制。?4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。5、可加配:现场按钮板、阀位液晶显示屏、红外遥控等功能。?6、具有断电、缺相、过力矩等多种报警输出触点和远程/现场状态指示。?7、输入/输出信号通道均采用光电隔离(可承受2000V浪涌电压)。

8、输入控制信号:无源干触点、有源DC24V或AC24V、有源AC220V。?9、输出反馈信号:DC4~20mA(有源输出)、DC1~5V、DC0~10V(可任选一种)。?10、输出阻抗:≤750Ω。?11、阀位电位器阻值:1KΩ~5 KΩ(若配其它阻值的电位器请与我们联系)。?12、输出阀位电流的调节范围:低端0%-85%,即低端无需调到零位;高端15%~100%,即当单圈阀位电位器转角较小时(0~45°),或转角最大时(0~270°或0~330°)之间都可调出DC4~20mA 电流。?13、独特的反馈电流调节技术只需阀门开、关一次,即可准确调准DC4~20mA电流,无需传统方式反复调节。?14、通过模块上的拨码开关可设置常规控制和两线式控制。常规控制即:??????接收的控制信号为长脉冲或短脉冲,中途可任意停下来。两线式控制即:?控制信号由两根信号线完成。可进行有信开,无信关;或有信关,无信开两种控制方式,其中途不可停下来。?15、可适用于可逆控制,接通持续率50%,每小时接通次数≤600次。?16、工作温度:-30℃~+70℃(特殊温度要求请致电联系)。?17、环境湿度:≤95%(25℃)

PK-3D-J控制模块/阀门执行器控制模块 保护功能:
1、禁动延时保护
本产品具有禁动延时保护功能,即:电动执行器刚停下来,若立即施加控制信号,执行器将延迟0.6秒后再动作,从而避免或减少了机械部分由于惯性承受的反向作用力。此保护功能同时适用于现场控制方式和远程控制方式。
2、电子互锁保护
在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停下来不动作(并不损坏)。当其中一个指令先撤掉后,电动执行器将执行后撤的指令。此保护功能同时适用于现场控制方式和远程控制方式。
3、瞬时过力矩保护
为了适用DZW、博纳德等系列产品瞬时过力矩控制的要求,本产品精心设计了一套保护功能。例如:当开向过力矩开关瞬间被顶开,阀门将停下不再动作,即使力矩开关瞬间顶开后再闭合,阀门仍不会动作,只有关向(反向)动作一下,即可解除过力矩保护。
4、阀门卡死的解卡功能
本控制模块设计了在电机启动1.3秒以内,不检测过力矩信号,当1.3秒过后,实时监测过力矩信号。电动执行器每次都将以最大转矩启动,从而克服了阀门卡死的问题。

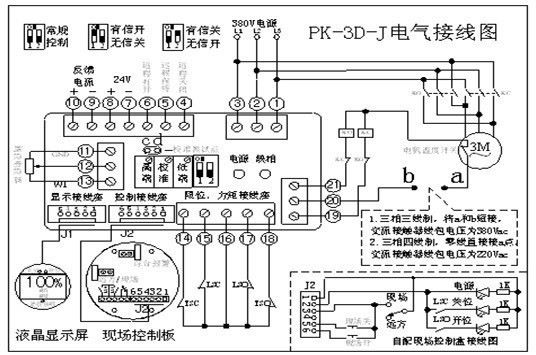

PK-3D-J控制模块/阀门执行器控制模块接线图:
