LQ系列阀门电动装置

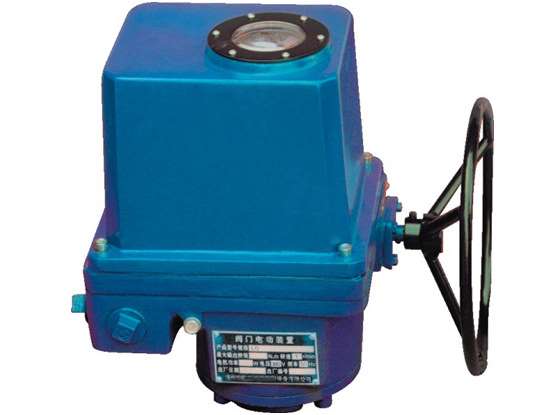

LQ系列阀门电动装置--点击浏览大图
“LQ系列阀门电动装置”参数说明
品牌: 川裕 驱动能源: 电动
加工定制: 产品用途: 工业流体控制
型号: LQ1电动执行器 规格: LQ10-1阀门执行器
商标: 川裕 包装: 木包装
产量:
“LQ系列阀门电动装置”详细介绍

LQ系列阀门电动装置-LQ电动装置,LQ阀门电动装置,LQ电动执行机构特点:
· 体积小,重量轻,主传动采用一级直齿轮付和一级2K-H行星减速,强度高,结构紧凑。润滑油采用专用减速树脂。
· 设有行程控制机构,转矩控制机构,开度指示机构和手动机构等,功能齐全性能可靠。
· 手电动切换为全自动切换,没有切换手柄,用户不必担心因忘记搬动手柄产生操作错误。
· 有两个电缆接线口。
· 齿轮采用高强度材料,经热处理,强度高。整机外设为密闭型,可以用于户外。
· 向用户推荐一种与阀门的连接尺寸(我公司的标准),特殊情况也可以根据用户的阀门尺寸进行生产。
· 安装调整和维护简便。
· 产品符合国家有关标准规定。
?
LQ系列阀门电动装置结构:
· 电机:阀门专用电机,额定运行时间10分钟。
· 主传动:一级直齿轮付和一级2K-H行星减速。
· 行程控制机构:采用凸轮机构,凸轮与输出轴同步,在开向和关向各设两个微动开关,一个控制电机电源,一个接通指示灯。
· 转矩控制机构:采用蜗杆轴向鼠动结构,蜗杆轴上装有蝶形弹簧,把蜗杆的轴向鼠动通过曲柄变为凸轮轴的转动,然后用凸轮触动微动开关。产品出厂时输出转矩已调整好,用户一般情况下不要随意调整凸轮。
· 开度指示结构:用于现场指示阀门开启程度,行程控制机构中凸轮轴的顶端装有刻度盘,观察窗较大,指示醒目,便于观察。
手电动切换:为全自动切换结构,没有切换用的手柄。

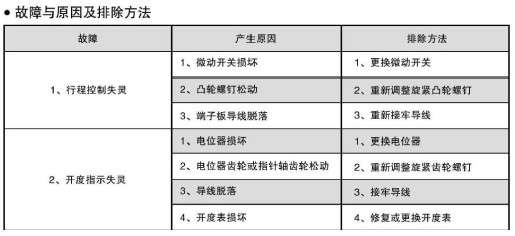

LQ系列阀门电动装置故障与原因及排除方法:
