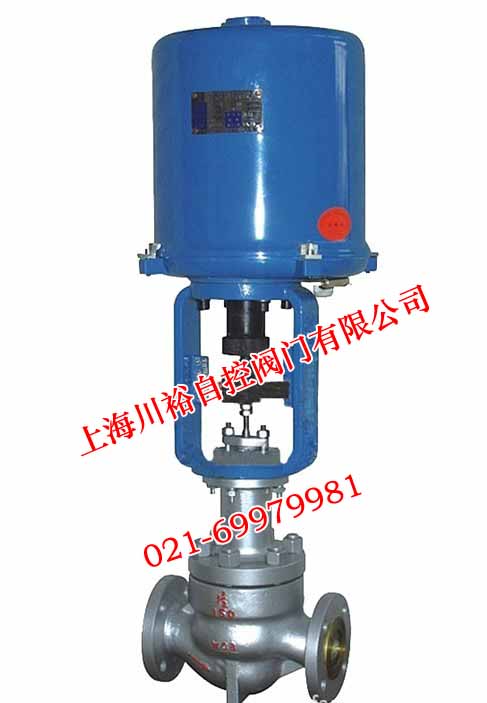

电动单座调节阀 ZAZN/ZDLP电动调节阀

电动单座调节阀 ZAZN/ZDLP电动调节阀--点击浏览大图
“电动单座调节阀 ZAZN/ZDLP电动调节阀”参数说明
是否有现货: 材质: 碳钢
压力环境: 高压 工作温度: 高温
零部件及配件: 执行器 形态: 蝶式
密封形式: 硬密封型 介质工作温度: 高温阀
压力: 高压阀 流量特性: 等百分比
调节形式: 调节型 驱动方式: 电动
行程特点: 直行程 品牌: 川裕
型号: Zazn/zdlp电动调节阀 规格: Zazn/zdlp电动调节阀dn20
商标: 川裕 包装: 木箱包装
产量:
“电动单座调节阀 ZAZN/ZDLP电动调节阀”详细介绍

ZDLP(M)型电子式精小型电动单座(套筒)调节阀,由低流阻直通单座阀,或低流阻套筒阀配用PSL或3810系列执行机构等组成。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4—20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。该阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

一、电动单座调节阀 ZAZN/ZDLP电动调节阀阀体结构形式:直通倒S铸造阀公称通径:DN15-300mm公称压力:PN1.6? 4.0? 6.4MPa连接形式:JB78-59? JB/T79.2-94凹式材??? 料:ZG230—450??? ZG1Gr18Ni9TiZG0Cr18Ni12M02Ti

二、电动单座调节阀 ZAZN/ZDLP电动调节阀上阀盖常 温 型:-20℃-+200℃(图1)散 热 型:-40℃―+450℃(图2)???????????????????低 温 型:-200℃--20℃(图3)波纹管型:-10℃-+450℃(图4)压盖形式:螺纹压紧式,螺栓压紧式填??? 料:V型聚四氟乙烯,柔性石墨,不锈钢波纹管

?

三、电动单座调节阀 ZAZN/ZDLP电动调节阀工作原理

工作电源:DC24V,AC220V,AC380V等电压等级。输入控制信号:DC4-20MA或者DC1-5V。反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

四、电动单座调节阀 ZAZN/ZDLP电动调节阀流量特性

电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。

五、电动单座调节阀 ZAZN/ZDLP电动调节阀应用领域

电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

?

六、电动单座调节阀 ZAZN/ZDLP电动调节阀安装

电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。

?
