Z941H-16C电动法兰闸阀

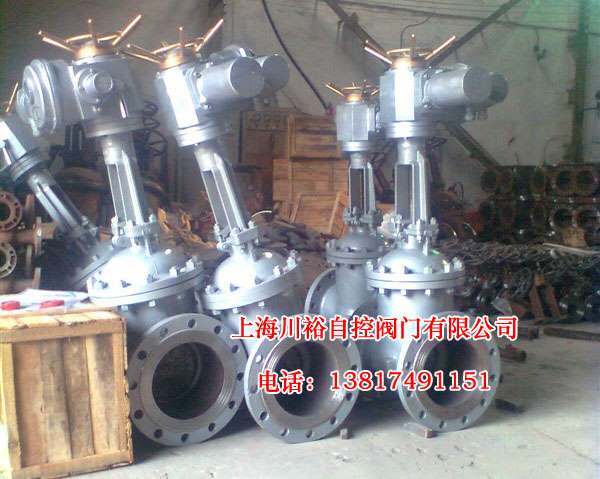

Z941H-16C电动法兰闸阀--点击浏览大图
“Z941H-16C电动法兰闸阀”参数说明
品牌: 川裕阀门 连接形式: 法兰
适用介质: 外形: 大型
密封形式: 硬密封型 流动方向: 单向
阀杆的螺纹位置: 明杆闸阀 密封面配置: 平行闸板式
材质: 碳钢 连接方式: 法兰
用途: 用于液体、气体和风系统管道介质流量的模拟 公称通径: DN50-DN2000mm
型号: Z941H电动法兰闸阀 规格: Z941H-25C电动法兰闸阀
商标: 川裕阀门 包装: 木箱包装
产量: 10000000
“Z941H-16C电动法兰闸阀”详细介绍

Z941H-16C电动法兰闸阀简介:

电动阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。以电动装置的不同,分为普通开关型,防爆型和整体型,整体型又分为整体调节型,整体防爆型和整体防爆调节型。(如果是防爆型电动闸阀,请告知我们具体防爆等级,及使用工况,以便我公司为你正确选型)

Z941H-16C电动法兰闸阀特点:

1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启度高)2、开启较有力,密封性能好,介质流向不受限制,不拢流,不降压力。3、形体简单,制造工艺性好,使用范围广。4、闭阀所需力矩较小。

Z941H-16C电动法兰闸阀原理:

电动阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。

Z941H-16C电动法兰闸阀电动阀的用途:

用于液体、气体和风系统管道介质流量的模拟量调节,是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。?电动阀可以有AI反馈信号,可以由DO或AO控制,比较常见于大管道和风阀等。

Z941H-16C电动法兰闸阀执行标准:

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122234

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

Z941H-16C电动法兰闸阀安装使用

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着; 2.各连接部位螺栓,要求均匀拧紧; 3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活; 4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性; 5.用户在安装阀门时,必须预留阀门驱动的必要空间; 6.驱动装置的接线须按线路图进行; 7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。一、电动高温闸阀: 生产的高温闸阀主要用于化工、冶金、建材等工业中对温管道中流动的介质进行自动调节与控制。高温闸阀也可以与摆线针轮减速机配套使用。特别用于大口径、大流量、低压差的场合,高温闸阀具有如下特点:流通能力大,动作灵敏稳定,执行机构力矩大,耐高温能力强。 二、电动高温闸阀技术性能: 高温闸阀阀板上下最大行程:1900mm 高温闸阀最高工作温度:≤950℃ 型号 Z41H-( C) Z41W-(P) 公称通径 DN15∽250mm 公称压力 1.6MPa ∽ 4.0MPa 适用温度 ≤350℃∽450℃ 适用介质 蒸汽、水、油品 **类 材质 铸钢、碳钢、不锈钢 三、电动高温闸阀安装调试 1、传动电机及上下行程开关要求相互连锁,电机应加超载保护装置,根据工艺要求闸板在行程范围内移动应在中央控制室及就地操作,详见有关专业的设计。 2、减速器、电动机及链轮传动的安装应符合有关安装技术要求,安装后各部件应转动灵活,传动链条应松紧适度,使用时可调整垫片组使之满足要求。 3、闸板的两根链条长度须一致,并调整到使闸板及配重均铅垂,并须缓慢移动使其上下平稳,不得卡死,当闸板全闭时应使配重箱上指针指在标尺上刻线处。 4、行程开关支架等处,待现场安装调试完毕后再焊死, 5、衬砌及锚固件详见有关工艺资料,衬砌尺寸需符合本图所示要求。详见有关工艺资料。
