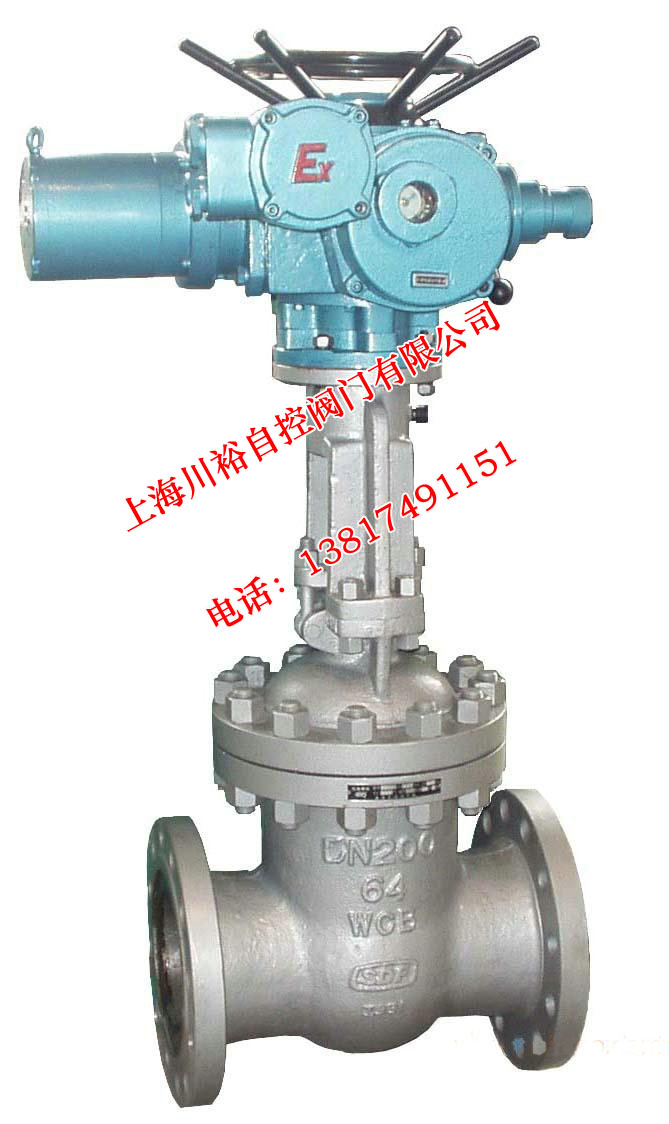

大口径电动闸阀/大口径法兰电动闸阀
“大口径电动闸阀/大口径法兰电动闸阀”参数说明
| 是否有现货： | 是 | 品牌： | 川裕阀门 |
| 连接形式： | 法兰 | 适用介质： | 水 |
| 外形： | 大型 | 密封形式： | 硬密封型 |
| 流动方向： | 单向 | 阀杆的螺纹位置： | 明杆闸阀 |
| 密封面配置： | 平行闸板式 | 材质： | 碳钢 |
| 连接方式： | 法兰 | 用途： | 广泛适用于石油化工，火力发电厂等油品、 |
| 公称通径： | DN20-DN2000mm | 型号： | Z41H-16C大口径法兰电动闸阀 |
| 规格： | Z41H大口径法兰电动闸阀DN600 | 商标： | 川裕 |
| 包装： | 木箱包装 | 产量： | 100000000 |
“大口径电动闸阀/大口径法兰电动闸阀”详细介绍
产品说明：
产品说明：
Z940H、Z940Y、Z940W 型 PN100、PN160 钢制电动楔式闸阀：电动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊铁基合金（Z940H-100/160）、堆焊硬质合金（Z940Y-100/160、Z940Y-100I）、不锈钢（Z940W-100P、Z940W-100R），公称压力 PN100、PN160，阀体材料为碳素钢（Z940H-100/160、Z940Y-100/160）、铬钼不锈钢（Z940Y-100I）、铬镍不锈钢（Z940W-100P）和铬镍钼不锈钢（Z940W-100R）的闸阀。
Z41H-16C大口径电动闸阀/大口径法兰电动闸阀
用途
：
广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
Z41H-16C大口径法兰电动闸阀 特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动 5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
◆Z41H-16C大口径电动闸阀/大口径法兰电动闸阀主要性能规范：
Z41H-16C大口径电动闸阀/大口径法兰电动闸阀适用范围：
◆ Z41H-16C大口径电动闸阀/大口径法兰电动闸阀主要零件材料：
广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
Z41H-16C大口径法兰电动闸阀 特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动 5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
◆Z41H-16C大口径电动闸阀/大口径法兰电动闸阀主要性能规范：
| 公称压力PN(MPa) | 壳体 | 试验压力 (MPa) | 上密封 | |
| 密封 (液) | 密封 (气) | |||
| 1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
| 2.5 | 3.75 | 2.75 | 0.6 | 2.75 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 17.60 | 0.6 | 17.60 |
| 壳体材料 | 适用介质 | 适用温度℃ |
| 碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
| 铬镍钛钢(P型) | **类 | ≤200 |
| 铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
| 铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
◆ Z41H-16C大口径电动闸阀/大口径法兰电动闸阀主要零件材料：
| 阀体、阀盖 | 闸板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
| 碳素钢 | 优质碳钢 +硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
| 铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 漫聚四氟乙 | 可锻铸铁 |
| 铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 烯石棉盘根 | 可锻铸铁 |
| 铬钼钢 | 合金钢 +硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石墨 |
编辑：泰安川裕自控阀门有限公司 时间：2018/05/11
